- Soru 2
Hat gerilimi 380 V, hat akımı 27 A ve güç faktörü (cos?) 0,85 olan 3 fazlı yıldız bağlı asenkron motor için; görünür gücü (S_(in)), aktif gücü (P_(in)) ve reaktif gücü (Q_(in)) aşağıdakilerden hangisinde verilmiştir?
Sonraki soru ↓ - Soru 3
460V, 60 Hz, 4 kutuplu üç fazlı asenkron motorun senkron hızı aşağıdakilerden hangisidir?
Sonraki soru ↓ - Soru 4
Asenkron motorlara uygulanan gerilim azalması hangi değerden fazla olduğu durumda düşük gerilim koruma rölesi devreyi açar, motoru devre dışı bırakır?
Sonraki soru ↓ - Soru 5
Aşağıdakilerden hangisi 3 fazlı bir asenkron motora ait etikette bulunan bilgilerden değildir?
Görselli sorular
3 soruSoruyu oku ve A–E arasından cevabını seç. Seçiminden sonra doğru cevap gösterilir.
Görselli sorular: 0/3 · 0 doğru · 0 yanlış · 3 boş
İlerleme yükleniyor…

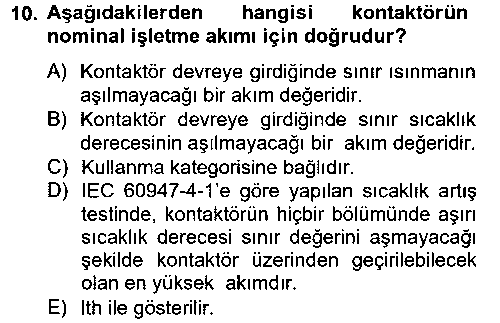

- Görsel soru 1
Görsel soru 1
Görseli tam boyutta aç ↗Görseldeki doğru seçeneğin harfini işaretle.
Sonraki görselli soru ↓ - Görsel soru 2
Görsel soru 2
Görseli tam boyutta aç ↗Görseldeki doğru seçeneğin harfini işaretle.
Sonraki görselli soru ↓ - Görsel soru 3
Görsel soru 3
Görseli tam boyutta aç ↗Görseldeki doğru seçeneğin harfini işaretle.
Kısa cevaplı konu soruları
25 soruKendi cevabını düşün, sonra yayımlanmış cevapla karşılaştır. Değerlendirmeyi sen yaparsın.
Kendi değerlendirmen: 0/25 · 0 bildim · 0 tekrar · 25 değerlendirilmedi
İlerleme yükleniyor…
- Kısa cevap · Soru 1
Elektrik motoru nedir?
Sonraki soru ↓Yayımlanmış cevap
Elektrik enerjisini mekanik enerjiye dönüştüren aygıta elektrik motoru denir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 2
Asenkron motorların bölümleri nelerdir?
Sonraki soru ↓Yayımlanmış cevap
Asenkron motor, stator ve rotor olmak üzere iki ana bölümden oluşur.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 3
Statorun özellikleri nelerdir?
Sonraki soru ↓Yayımlanmış cevap
Stator motorun duran kısmıdır. Oluklu sac paketi ve bu oluklara yerleştirilmiş döner manyetik alan sargılarından (üç faz sargıları) oluşur. Bu sargılara ait altı sargı ucu motor gövdesinde bulunan klemens kutusuna taşınır ve motorun yıldız veya üçgen çalışma durumuna göre klemens kutusunda gerekli bağlantılar yapılır.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 4
Rotorun özellikleri nelerdir?
Sonraki soru ↓Yayımlanmış cevap
Rotor motorun hareketli kısmıdır ve oluklu sac paketinden oluşur. Stator içerisinde ve mil ekseni etrafında dairesel hareket yapar. Rotorlar, • Sincap kafesli • Sargılı olmak üzere iki çeşittir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 5
Sincap Kafesli Rotor (Kısa Devreli Rotor) nasıl elde edilir?
Sonraki soru ↓Yayımlanmış cevap
Rotor oluklarına alüminyum veya bakır çubukların (rotor çubukları) yerleştirilmesi ve bu çubukların rotorun her iki tarafında halkalarla kısa devre yapılmasıyla elde edilir. Bu yüzden, sincap kafesli rotora kısa devreli rotor da denilmektedir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 6
Sargılı Rotor (Bilezikli Rotor) nasıl elde edilir?
Sonraki soru ↓Yayımlanmış cevap
Rotor oluklarına çubuklar yerine, statorda olduğu gibi, döner manyetik alan sargılarının yerleştirilmesiyle elde edilir. Rotora yerleştirilen bu sargılar yıldız veya üçgen bağlandıktan sonra çıkarılan üç uç, motor mili üzerinde bulunan ve milden yalıtılmış bileziklere bağlanır. Bu yüzden, sargılı rotora bilezikli rotor da denilmektedir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 7
Sincap kafesli rotorlu ile sargılı rotorlu asenkron motorların benzer ve farklı yönleri nelerdir?
Sonraki soru ↓Yayımlanmış cevap
Sincap kafesli rotorlu veya sargılı rotorlu asenkron motorların çalışma prensibi aynıdır. Sadece rotorda indüklenen gerilimin kısa devre yapılarak rotor akımının dolaşması farklıdır.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 8
Senkron hız nedir?
Sonraki soru ↓Yayımlanmış cevap
Statorda yaratılan döner manyetik alanın dönüş hızına, asenkron motorun senkron hızı denir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 9
Asenkron motorlarda kayma ve kayma hızı nedir?
Sonraki soru ↓Yayımlanmış cevap
Stator döner manyetik alanı s n senkron hızında dönerken, asenkron motorun rotoru r n hızında döner. Bu iki hız arasındaki fark kayma hızını verir. Kayma hızının senkron hıza oranına kayma denir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 10
Asenkron motorlarda yıldız ve üçgen bağlantıların özellikleri nelerdir?
Sonraki soru ↓Yayımlanmış cevap
Her fazında aynı empedans değerinin olduğu sistemlere dengeli sistemler denilmektedir. Dengeli, yıldız veya üçgen bağlı sistemlerin aşağıdaki özellikleri unutulmamalıdır: • Yıldız bağlantıda hat akımı faz akımına eşittir; hat gerilimi faz geriliminin 3 katıdır. • Üçgen bağlantıda hat akımı faz akımının 3 katıdır; hat gerilimi faz gerilimine eşittir. Dengeli bir yük üç fazlı şebekede üçgen çalıştırılırsa yıldız çalıştırılması durumuna göre, 3 (yaklaşık 1.73) kat daha fazla faz akımı ve 3 kat daha fazla hat akımı çeker.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 11
Asenkron motorlarda senkron hız denklemi nasıl ifade edilir?
Sonraki soru ↓Yayımlanmış cevap
Asenkron motorlarda senkron hız; statora uygulanan gerilimin frekansı sf (Hz) ile doğru orantılı, statorun toplam kutup sayısı P ile ters orantılıdır.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 12
Bir fazlı asenkron motorların; üç fazlı asenkron motorlarla olan benzerlik ve farklılıkları nelerdir?
Sonraki soru ↓Yayımlanmış cevap
Bir fazlı asenkron motor yapı olarak üç fazlı asenkron motora benzer; sadece tam hızda çalışırken üç faz sargısı yerine tek stator sargısı uyarılır. Bir fazlı asenkron motorlar, üç fazlı asenkron motorlar gibi döner manyetik alan oluşturamazlar. Bu nedenle, bir fazlı asenkron motorlarda başlatma devrelerine ihtiyaç duyulur.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 13
Bir fazlı yardımcı sargılı asenkron motorda hangi elementler kullanılır?
Sonraki soru ↓Yayımlanmış cevap
Bir fazlı yardımcı sargılı asenkron motorda, ana sargı ile beraber ana sargıdan farklı direnç/reaktans oranına sahip yardımcı sargı kullanılır.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 14
Bir fazlı yardımcı sargılı asenkron motorların çalışma sürecini açıklayınız.
Sonraki soru ↓Yayımlanmış cevap
Motorun çalışmaya başlaması: Bu tip bir motorda, ana sargı kalın telden çok spirli olarak sarılır ve statorun 2/3’ünü kaplar. Yardımcı sargı ise ince telden az spirli olarak sarılır ve statorun 1/3’ünü kaplar. Böylece, ana sargının etkin direnci küçük, endüktif reaktansı büyük; yardımcı sargının etkin direnci büyük, endüktif reaktansı küçük yapılmış olur. Her iki sargı aynı şebeke gerilimiyle beslendiğinde, sargı empedanslarının farklılığından dolayı sargılar üzerinden geçen akımlar arasında bir faz farkı oluşur. Döner manyetik alanın ve başlangıç torkunun üretilmesi için bu faz farkının 30° kadar olması yeterlidir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 15
Bir fazlı kondansatörlü asenkron motorlar nelerdir?
Sonraki soru ↓Yayımlanmış cevap
Bir fazlı kondansatörlü asenkron motorlar • Kalkış kondansatörlü • Daimi kondansatörlü • Kalkış ve daimi kondansatörlü olmak üzere üç grupta incelenebilir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 16
Hangi bir fazla asenkron motorda merkezkaç anahtarı yoktur?
Sonraki soru ↓Yayımlanmış cevap
Daimi kondansatörlü asenkron motorda, kalkışta ve çalışmada kondansatör ve yardımcı sargı devrededir. Merkezkaç anahtarı yoktur.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 17
Gölge kutuplu asenkron motorun çalışma sürecini açıklayınız.
Sonraki soru ↓Yayımlanmış cevap
Kutupların bir bölümüne kısa devre bakır halkalar (veya sargılar) yerleştirilmiştir. Bu halkalar gölge kutbu oluşturur. Stator sargısına gerilim uygulandığında olu an manyetik alan çizgilerinin bir bölümü bu kısa devre halkalarının içinden geçer. Halkalar üzerinde gerilim indüklenir ve kısa devre akımı dola maya başlar. Halkalar üzerindeki bu kısa devre akımı bir manyetik alan oluşturur. İki manyetik alanın etkile imi sonucu, ana kutuptan gölge kutba doğru hareket eden bir döner manyetik alan yaratılır ve rotor dönmeye başlar.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 18
Kumanda devre elemanları ne için kullanılır?
Sonraki soru ↓Yayımlanmış cevap
Elektrik makinalarının ve elektrikli cihazların çalıştırılmalarında kullanılan elemanlara, kumanda devre elemanları denir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 19
Butonlar yapılarına göre hangi gruplara ayrılırlar?
Sonraki soru ↓Yayımlanmış cevap
Butonlar, yapılarına göre • Ani temaslı buton • Kalıcı buton olmak üzere iki kısma ayrılır.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 20
Butonlar çalışma şekillerine göre hangi gruplara ayrılırlar?
Sonraki soru ↓Yayımlanmış cevap
Butonlar çalışma şekillerine göre üç kısımda incelenebilirler: • Başlatma butonu • Durdurma butonu • Çift yollu buton ve ortak uçlu buton
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 21
Biri normalde kapalı, diğeri normalde açık iki adet kontağı olan buton hangisidir?
Sonraki soru ↓Yayımlanmış cevap
Çift Yollu Butonlar
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 22
Anahtarlar hangi tipte butonlardır?
Sonraki soru ↓Yayımlanmış cevap
En çok kullanılan kumanda elemanlarından olan anahtarlar, kalıcı tipte butonlardır.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 23
Sınır anahtarı hangi durumlarda kullanılır?
Sonraki soru ↓Yayımlanmış cevap
Hareketli sistemlerde konum algılama işleminde kullanılan anahtarlara, sınır anahtarı denir.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 24
Sınır anahtarları yapılarına göre hangi gruplara ayrılırlar?
Sonraki soru ↓Yayımlanmış cevap
Yapılarına göre sınır anahtarları • Mekanik sınır anahtarları • Manyetik sınır anahtarları olmak üzere iki kısma ayrılırlar.
Cevabın yayımlanmış cevapla uyuştu mu?
- Kısa cevap · Soru 25
Mekanik sınır anahtarlarının çeşitleri nelerdir?
Yayımlanmış cevap
Mekanik sınır anahtarları makaralı ve pimli olmak üzere iki çeşittir.
Cevabın yayımlanmış cevapla uyuştu mu?
